斜管（斜板）沉淀装置介绍

斜管沉淀装置，又叫斜管沉淀池、斜板沉淀池，斜管沉淀装置是污水处理的一种配套设备

一、工作原理

1.浅层沉降理论。

在沉淀池有效容积一定的情况下，池身越浅，沉淀面积越大，去除效率也越高。

2.斜板沉淀池工作原理。

斜板沉淀池又称浅层沉淀池，在池中将平行薄板按45度～60度倾斜设置，废水从斜板下面，通过薄板间通道向侧上方流去，悬浮物沉积在斜板上，自动滑落进入污泥斗。

二、内部构造

      它由斜板(管)沉淀区、进水配水区、清水出水区、缓冲区和污泥区组成，斜板(管)与水平面呈60度角，长度通常为1.0m左右，斜板净距(或斜管孔径)一般为80～100mm。斜板(管)区上部清水区水深为0.7～1.0m，底部缓冲层高度为1.0m。

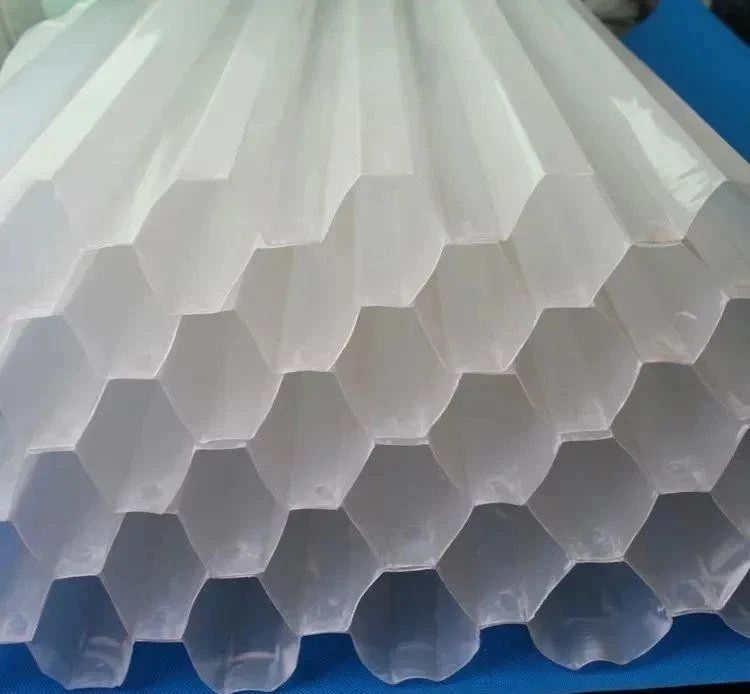

       斜管材料要求轻质、壁薄、坚固、无du而价廉。多采用塑料和玻璃钢，也有用石棉水泥和石棉瓦楞板，涂以树脂加固层作斜板的。也可做成蜂窝状管形，称为斜管沉淀池。

斜板（管）沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆(异)向流、同向流和侧向流三种不同的分离方式。每两块平行斜板间(或平行管内)相当于一个很浅的沉淀池。

三、斜板（管）沉淀池的原理优势：

①利用了层流原理，提高了沉淀池的处理能力;

②缩短了颗粒沉降距离，从而缩短了沉淀时间;

③增加了沉淀池的沉淀面积，从而提高了处理效率。

四、斜板（管）沉淀池的用途：

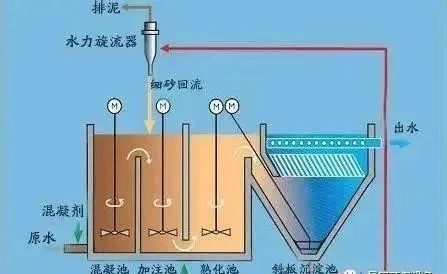

斜板（管）沉淀池既可以作为气浮法，升化法等水工艺的配套设备，也可以单级处理多种污水。

例如：

1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上，一般电镀废水经处理后均可达到排放标准。

2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。

3、印染、漂染等废水色度去除率70-90%，COD去除50-70%。

4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上。

5、化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。

五、斜板（管）沉淀池的优点：

1、结构简单、无易损件、经久耐用、减少维修。

2、运行稳定、容易操作。

3、动力少、节约能源。

4、占地省、投资少、上马快、效率高。
